슈나이더 디지털 EOCR 구조 작동원리 모터보호 장점 정리

모터를 사용하는 설비에서는 과전류 보호는 선택이 아닌 필수 요소가 됩니다. 과전류가 발생하면 모터가 손상될 뿐만 아니라 라인 전체의 안전에 영향을 주기 때문입니다.

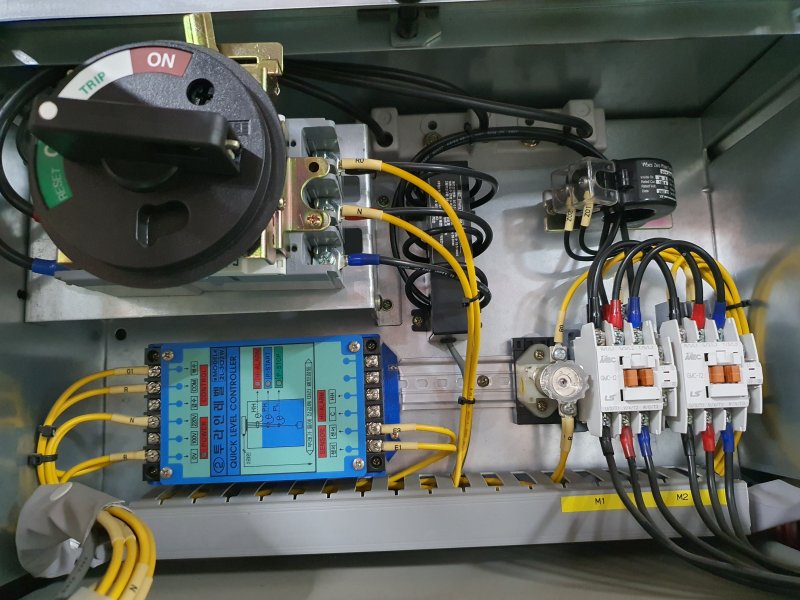

MCC



❖ EOCR 이란?

 모터소손 상황을 예방하기 위해 사용하는 장치가 바로 EOCR(Electronic Over Current Relay)입니다. EOCR은 전자식 계전기로 전류를 실시간 감지해 이상을 판단하고 문제가 생기기 전에 설비를 보호하도록 설계된 계전기로 산업 현장에서 가장 널리 활용되는 장치 중 하나입니다.



❖ 슈나이더 일렉트릭

전자식 모터 보호 장치가 지금처럼 보편화되기 전에는 기계식 계전기가 주로 사용되었습니다. 그러나 기계식 방식은 정밀도와 반복성이 떨어지는 한계가 있었고, 설비 안전 요구가 높아지면서 보다 정확한 보호 장치의 필요성이 커졌습니다.



 이를 해결한 기업이 바로 슈나이더 일렉트릭입니다. 1983년, 슈나이더는 세계 최초로 전자식 OCR 기술을 상용화했고, 그 이후로 글로벌 표준으로 자리 잡았습니다. 현재 “OCR”, “EOCR”이라는 표현이 보통명사처럼 사용되는 것도 이 회사 제품의 영향력이 워낙 강하기 때문이죠.



❖ EOCR의 중요성

EOCR의 핵심 가치는 단순 과부하 보호에 그치지 않습니다. 모터 사고의 다수를 차지하는 결상, 구속, 불평형, 지락 등 실질적인 고장 요인을 감지해 선제적으로 대응할 수 있습니다.



특히 모터는 순간적인 변동이나 부하 증가에도 민감한데 EOCR은 이러한 변화를 실시간으로 감시하여 설비의 수명을 연장하고 불필요한 정지 시간을 줄여줍니다. 산업 현장에서 EOCR이 기본 장비로 자리 잡은 이유가 여기에 있습니다.



❖ RSS 모델

많은 현장 기술자들이 실제로 가장 많이 사용하는 모델이 RSS입니다. 이 모델은 크기가 작고 디자인이 간결하지만 기능은 충실하게 갖추고 있습니다.



CT 관통형 구조라 배선이 간단하고 설치가 빠르며, 과부하뿐 아니라 결상, 구속, 절연 문제까지 감지할 수 있어 기본 보호 기능이 매우 탄탄합니다.



App ID를 통해 트립 이력과 운전 정보를 확인할 수 있다는 점도 장점으로, 설치 후 유지보수가 편리해 현장에서 선호도가 높습니다.



소화전펌프



❖ 고정밀 디지털 EOCR (RPM 및 GWR 시리즈)



디지털 EOCR은 한 단계 더 발전된 계전기라 할 수 있습니다. 일반 RMS 방식은 왜형파가 섞이면 전류 측정 오차가 커질 수 있는데, 슈나이더의 디지털 모델은 ±1% 수준의 정밀도를 유지해 더 정확한 보호 설정이 가능합니다.



또한 전류 보호 범위가 넓고 지락 전류 센서가 내장되어 있어 별도의 장치 없이 지락 감지가 가능합니다. Modbus 통신 기능은 설비 전체를 데이터 기반으로 운영할 수 있는 장점이 있고, 동작 전류 파형과 모터 기동 회수를 기록하는 기능은 고장 분석과 예방 유지보수에 매우 효과적입니다.



40대 50대 자격증 전기기사 전기산업기사 좋은 이유 및 공부방법



❖ EOCR 설치 장점

EOCR을 설치하면 산업 현장에서 다음과 같은 변화를 체감할 수 있습니다.



첫째, 돌발 고장이 줄어듭니다. 모터가 고장나기 전에 이상 신호를 감지해 차단하므로 사고 위험이 크게 감소합니다.



둘째, 유지보수 비용이 절감됩니다. 고장 이력과 전류 파형을 기반으로 정밀 점검이 가능해 불필요한 교체 비용을 줄일 수 있습니다.



셋째, 에너지 효율이 높아집니다. 부하 상태를 정확히 파악해 적절한 운전 조건을 유지할 수 있기 때문입니다.



❖ EOCR 구매 시 주의사항

슈나이더 일렉트릭은 EOCR 공식 온라인몰을 운영하고 있으며 기능이 다양한 고급형 제품부터 간단한 현장용 경제형 제품까지 폭넓은 라인업을 갖추고 있습니다. 직접 비교해보면 각각의 보호 범위와 설치 편의성이 다르기 때문에 작업 환경에 맞는 모델을 선택하는 것이 중요해요.
