배선용 차단기 MCCB 와 누전 차단기 ELB 기능상 차이점 보호범위 정리

배선용 차단기와 누전 차단기는 가정집과 상업시설 등을 보호하는 핵심 전기보호요소로 이름이 비슷해 혼동되기 쉽지만 기능적 목적과 작동 방식이 완전히 다릅니다. 두 장치를 정확히 이해해 두면 전기 사고를 훨씬 효율적으로 예방할 수 있습니다.

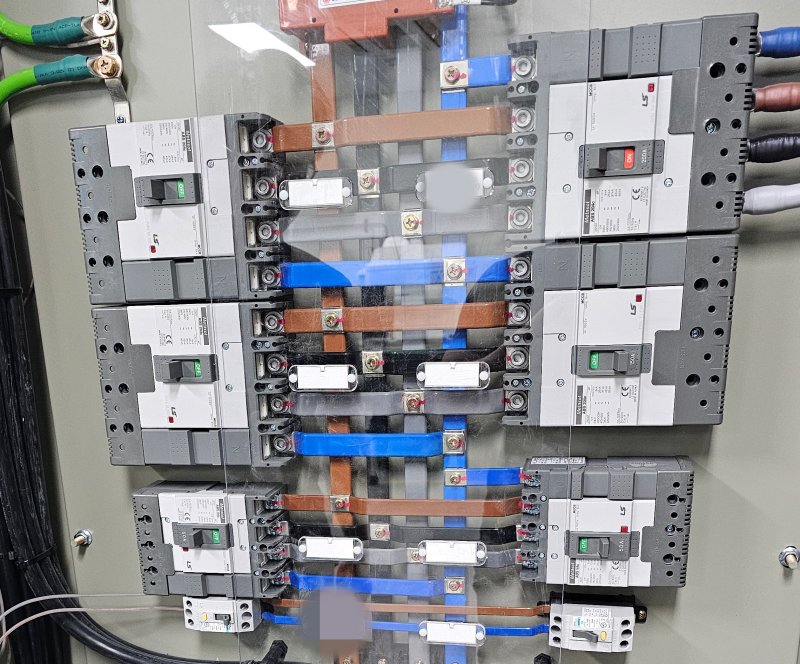

차단기

❖ 배선용 차단기는 무엇을 보호하는가

배선용 차단기(MCCB)는 말 그대로 배선을 보호하는 장치입니다. 전기 회로에 과전류가 흐르거나 단락(쇼트)이 발생하면 회로 전체를 즉시 차단해 전선이 과열되는 상황을 막습니다.



전선은 정해진 용량보다 큰 전류를 오래 견디지 못하기 때문에 과부하 상태를 방치하면 전선이 녹거나 불꽃이 튀어 화재로 이어질 수 있죠. 배선용 차단기는 이러한 위험 요소를 빠르게 감지해 전류 흐름을 끊어 전기 기기와 배선 손상을 함께 예방합니다.



일반적으로 배선용 차단기는 분전반 메인 회로에 설치되어 집이나 상가, 공장 전체에 흐르는 전류량을 감시하는 역할을 담당합니다. 특정 회로에서 과부하가 발생하더라도 메인 차단기가 최종 안전장치 역할을 해 주기 때문에 전기 설비를 사용하는 모든 공간에서 기본적으로 필요하다고 볼 수 있습니다.



❖ 누전 차단기는 사람의 안전을 책임지는 장치

누전 차단기(ELB)는 전기 설비 중에서도 가장 직접적으로 인체를 보호하는 장치입니다. 전원이 흐르는 선과 중성선 사이의 전류 균형을 지속적으로 비교하면서 전류가 새어나가는 현상이 감지되면 매우 짧은 시간 안에 전기를 차단합니다.



누전은 건물의 노후 배선, 습기가 많은 환경, 누수나 결로 등 다양한 이유로 발생할 수 있는데, 누전 상태에서 사람이 전기를 접촉하면 감전 사고로 이어질 위험이 큽니다.



이 때문에 욕실, 세탁실, 실외 콘센트처럼 습도가 높거나 물과 가까운 구역에는 고감도 누전 차단기 설치가 필수에 가깝습니다. 누전 차단기는 보통 분전반에서 각 회로 단위로 설치해 조명, 콘센트, 욕실 등 회로별로 세부적인 보호가 가능하도록 구성하며, 하나의 회로에서 문제가 생겨도 나머지 회로는 정상적으로 사용할 수 있도록 설계하는 경우가 많습니다.



배선용차단기

❖ 배선용 차단기와 누전 차단기가 함께 필요한 이유

전기 사고는 한 가지 원인으로만 발생하지 않기 때문에 단일 장치로는 모든 위험을 막기 어렵습니다. 배선용 차단기는 과전류와 단락으로 인한 화재 위험을 줄이고, 누전 차단기는 전류가 새어나갈 때 감전을 막아 주기 때문에 두 장치는 서로의 빈틈을 보완하는 관계입니다.



화재와 감전은 성격이 다른 위험이므로, 두 가지 장치를 함께 구성해야 전기 안전망이 완성됩니다.실제로 현대 건축물 기준에서도 두 장치를 조합해 설치하는 것이 일반적이며, 오래된 주택이나 상가에서도 전기 공사를 진행할 때 배선용 차단기와 누전 차단기의 상태를 함께 점검하는 것이 기본 절차로 자리 잡고 있습니다.



전기 안전망은 한 겹으로 끝나는 것이 아니라 여러 장치를 층층이 쌓아 올릴 때 비로소 효과가 극대화됩니다.



❖ 두 차단기의 차이점 정리

배선용 차단기와 누전 차단기의 목적을 간단히 정리하면 배선용 차단기는 전기 설비를 보호하는 장치이고, 누전 차단기는 사람을 보호하는 장치입니다.



전자는 과전류와 단락을 차단해 전선과 기기가 손상되는 것을 막고, 후자는 누전을 차단해 사용자가 감전에 노출되는 상황을 예방합니다. 기능은 다르지만 함께 구성될 때 전기 안전 수준이 가장 안정적으로 확보됩니다.



가정이나 사무실에서 사용하는 분전반에 배선용 차단기와 누전 차단기가 모두 포함되어 있는지, 그리고 정기적으로 정상 작동하는지 확인하는 것만으로도 사고 가능성을 크게 줄일 수 있습니다.



특히 오래된 건물이라면 차단기 종류와 설치 상태를 한 번쯤 점검해 보는 것이 좋으며, 작은 차단기 하나가 큰 사고를 막아 줄 수 있다는 점을 기억해 두면 전기 안전에 대한 인식도 자연스럽게 달라질 것입니다.



구분	배선용 차단기(MCB)	누전 차단기(ELB)
보호 대상	전선·기기 보호	사람(감전 방지)
주요 기능	과전류·단락 시 회로 차단	누전 발생 시 즉각 차단
작동 원리	전류량 증가 또는 쇼트 감지	전원선·중성선 전류 차이 감지
설치 위치	분전반 메인 회로	각 분기 회로(욕실·주방 등)
예방 효과	화재·기기 손상 방지	감전 사고 방지
